具顯示螢?zāi)坏腎FM機械電子流量計安裝方式使用:

為水和油優化
集溫度量測功能于一身
安裝不需要額外的入口或出口管道長度
制程值可調整成紅色或綠色的顯示數值
極快速反應
帶止回閥及顯示螢?zāi)坏牧髁坑?br />SBG232
SBG12IF0FRKG
準確檢測流量和介質溫度
基于完整量測圖表，適應用于水、冷卻劑、油和乙二醇溶液
反應時間快并能可靠防止回流
帶有開關輸出、類比輸出和頻率輸出
清晰可見的LED 顯示，包含紅/綠顏色變化

產品特征
輸入和輸出總數	數字輸出數量: 2; 類比輸出數量: 1
測量范圍	0.3...15 l/min 0.018...0.9 m³/h
制程連接	螺紋連接G 1/2
應用
特殊的性能	鍍金接點
應用	應用于工業應用
介質	水; 乙二醇溶液; 冷卻潤滑劑; 油
介質說明	油1帶粘度: 10 mm²/s (40 °C) 油2帶粘度: 46 mm²/s (40 °C)
介質溫度[°C]	-10...100
抗壓強度[bar]	40
抗壓強度[Mpa]	4
允許工作壓力的最大值（應用于應用程序符合CRN標準） [bar]	40
電氣數據
工作電壓[V]	18...30 DC; (符合EN 50178 SELV/PELV標準)
電流損耗[mA]	< 50
防護等級	III
反相保護	是
開機延遲時間[s]	< 3
總的輸入/輸出
輸入和輸出總數	數字輸出數量: 2; 類比輸出數量: 1
輸出
輸出數量	2
輸出信號	開關信號; 類比信號; 頻率信號; IO-Link; (可配置)
數字輸出數量	2
輸出功能	常開/常閉; (可設定參數)
開關輸出DC電壓降最大值[V]	2
開關輸出DC的持續電流負載[mA]	150; (每個輸出2 x 200 (...60 °C); 2 x 250 (...40 °C))
開關周期（機械的）	1億
類比輸出數量	1
類比電流輸出[mA]	4...20
負載最大值[Ω]	500
短路保護	是
過載保護	是
輸出頻率[Hz]	0...10000
測量/設定范圍
測量范圍	0.3...15 l/min 0.018...0.9 m³/h
顯示范圍	0...18 l/min 0...1.08 m³/h
分辨率	0.05 l/min 0.005 m³/h
開關點, SP	0.1...15 l/min 0.005...0.9 m³/h
復原點, rP	0...14.9 l/min 0...0.895 m³/h
頻率終點，F(xiàn)EP	1...15 l/min 0.06...0.9 m³/h
步距	0.05 l/min 0.005 m³/h
頻率終點, FrP [Hz]	10...10000
測量動態性	1:50
溫度監控
測量范圍[°C]	-10...100
顯示范圍[°C]	-32...122
分辨率[°C]	1
開關點, SP [°C]	-9...100
復原點, rP [°C]	-10...99
設定步距[°C]	1
頻率起點，F(xiàn)SP [°C]	-10...78
頻率終點，F(xiàn)EP [°C]	12...100
頻率終點, FrP [Hz]	10...10000
精度/偏差
流量監控
精確度(在測量范圍)	± (4 % MW + 1 % MEW); (Q > 0,3 l/min; 介質和工作溫度: +22 °C ± 4K)
重復精度	± 1 % MEW
溫度監控
溫度變化率	0,029 °C / K
精確度[K]	3 K (25°C; Q > 1 l/min)
反應時間
流量監控
反應時間[s]	0.01
應用于開關輸出的阻尼dAP [s]	0...5
應用于類比輸出的阻尼(dAA) [s]	0...5
溫度監控
響應時間T05 / T09 [s]	T09 = 120 (Q > 1 l/min)
軟體/編程
參數設定	遲滯/視窗; 常開/常閉; 輸出極性; 電流/頻率輸出; 介質設定; 應用于開關輸出/類比輸出阻尼; 顯示螢?zāi)豢尚D(zhuǎn)及關閉; 測量標準單位; 過程值顏色
介面
通信接口	IO-Link
傳遞類型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI標準	IEC 61131-9 CDV
外形	Smart Sensor: Process Data Variable; Device Identification
SIO模式	是
必需的mater port type	A
類比制程數據	2
二位輸出制程數據	2
處理周期最小值[ms]	5
支援DeviceID	運行方式 DeviceID 默認 560
工作條件
環境溫度[°C]	0...60
注意環境溫度	介質溫度< 80 °C 介質溫度< 100 °C: 0...40 °C
存儲溫度[°C]	-15...80
外殼防護等級	IP 65; IP 67
認證/測試
EMC電磁兼容	DIN EN 61000-6-2   DIN EN 61000-6-3
抗沖擊	DIN EN 60068-2-27 20 g (11 ms)
抗震	DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年]	145
UL認證	UL認證編號 I005
承壓設備指令	良好的工程實踐; 可應用于第2組流體; 根據需求流體組1的液體
機械技術數據
重量[g]	750
材質	不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黃銅化學鍍鎳層
材質(潮濕部件)	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM
制程連接	螺紋連接G 1/2
顯示器/操作件
顯示	顯示單位 3 x LED, 綠色 開關狀態 2 x LED, 黃色 測量值 字母數字顯示, 紅色/綠色4位數字 編程 字母數字顯示, 4位數字
注釋
注釋	建議使用200 micron過濾。 所有的數據適應用于水(20 °C)。 MW = 測量值 MEW = Final value of the measuring range
包裝單位	1 件數
電氣連接
連接	連接器: 1 x M12; 觸頭接點: 鍍金的
圖表

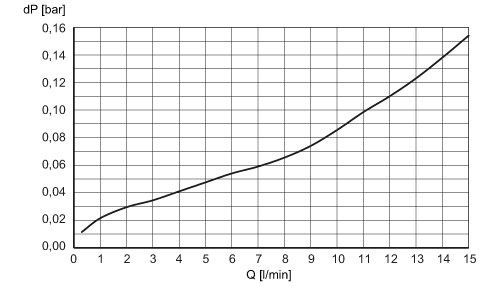

壓力損失	dP 壓力損失 Q 流量體積

 IFM機械電子流量計選型指南：

產品	測量范圍	抗壓強度	材質(潮濕部件)	制程連接	輸出功能
	SBG232	0.3...15 l/min 0.018...0.9 m³/h	40 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM	G 1/2	常開/常閉; (可設定參數); 類比
保存比較  添加到購物籃。
	SBG233	0.5...25 l/min 0.03...1.5 m³/h	40 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM	G 1/2	常開/常閉; (可設定參數); 類比
	SBY246	2...100 l/min 0.12...6 m³/h	25 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM	Rp 1 內螺紋	常開/常閉; (可設定參數); 類比
	SBG257	4...200 l/min 0.24...12 m³/h	25 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; PP-GF30; O形環: FKM	G 1 1/4	常開/常閉; (可設定參數); 類比
	SBG246	2...100 l/min 0.12...6 m³/h	25 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM	G 3/4	常開/常閉; (可設定參數); 類比
	SBG234	1...50 l/min 0.06...3 m³/h	40 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; O形環: FKM	G 1/2	常開/常閉; (可設定參數); 類比
	SBY257	4...200 l/min 0.24...12 m³/h	25 bar	不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅(2.0371); 黃銅化學鍍鎳層; PPS; PP-GF30; O形環: FKM	Rp 1 1/2 內螺紋	常開/常閉; (可設定參數); 類比
